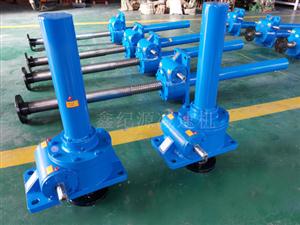

JWM蝸輪絲杠升降機

JWM蝸輪絲桿升降機屬于減速機配件廣泛應用于機械、冶金、建筑、水利設備等行業，具有起升、下降及借助輔件推進、翻轉及各種高度位置調整等諸多功能。

產地：中國>河北>滄州>吳橋縣

供應商：吳橋鑫紀源減速機械有限公司

596695471

電話：13513025815 電話:0317-7290300 7291300

JWM蝸輪絲杠升降機的詳細內容

JW絲桿升降機概述
一JWM蝸輪絲杠升降機（梯形絲桿型）低速、低頻率 JWM型（梯形絲桿型）適用于低速、低頻率的場合，主要構成部件為：精密梯形絲桿副與主精度蝸輪蝸桿副。
JWM蝸輪絲杠升降機特點：
1經濟：結構緊湊、操作簡單、保養方便。
2低速、低頻率：主要用于負荷大、低速與無需頻繁工作的場所。
3保持載重：梯形絲桿具有自動鎖定功能，既使沒有制動裝置也可保持載重。
*JWM蝸輪絲杠升降機在受到較大振動，沖擊載荷時，偶爾會使自鎖功能失靈，此時則須外加制動裝置。
二JWB型蝸輪絲杠升降機（普通滾珠絲桿型）高速、高頻率 JWB型（普通滾珠絲桿型），適用于高速，高頻率和高性能的裝置中，主要構成部件為滾珠絲桿副與高蝸輪蝸桿副。
JWB型蝸輪絲杠升降機特點：
1效率高：用滾動摩擦、提高了整機效率，只須很小的驅動源，就可以產生很大的推動力。
2高速化：與梯形絲桿相比，速度有很大的提高，能輕松而高速地運轉。
3使用壽命長：采用高質量的滾珠絲桿，使其工作壽命提高3倍以上。

螺母轉動絲桿上下移動，此為普通型升降機裝配

US：押上 DS：吊下

*請根據載荷方向、安裝方向來選擇合適的升降機（押上或吊下）

*絲桿軸在升降時，會產生旋轉力，所以必須做好防止旋轉措施。

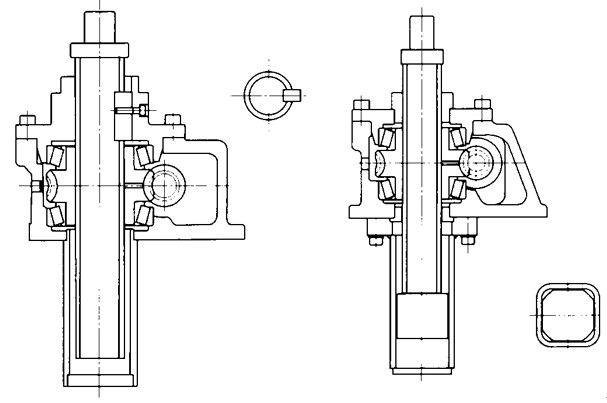

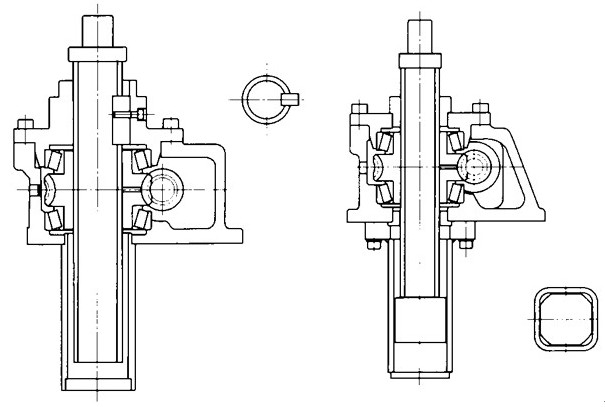

止旋構造（UM，DM）

UM：押上 DM：吊下

適用于頂端無連接下運轉或因滑輪而卷拉著繩索等又不能實現防止旋轉的情況

請根據載荷方向、安裝方向來選合適的升降機（UM或DM）

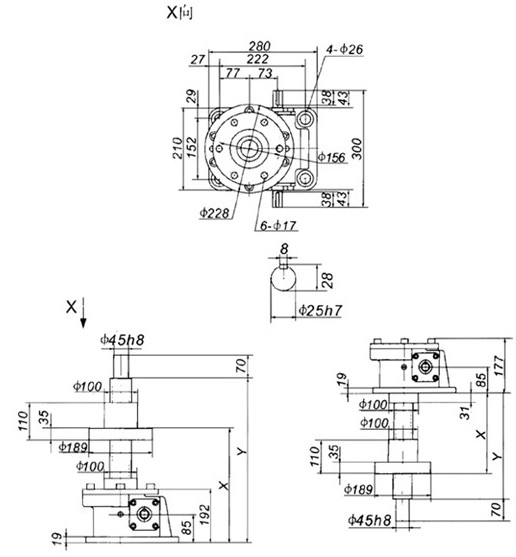

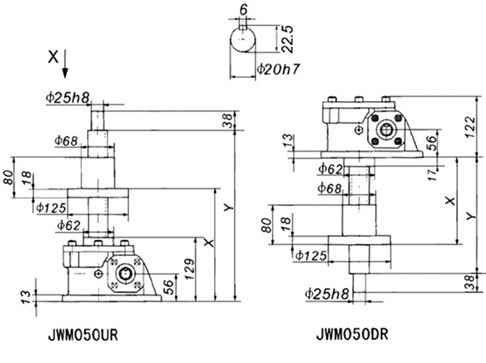

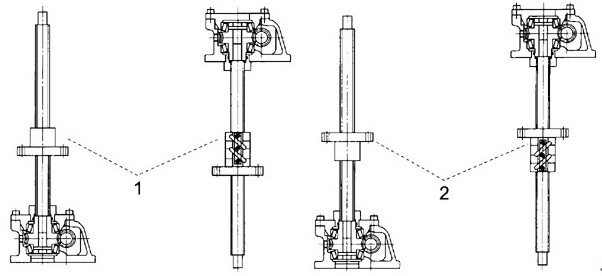

活動螺母構造（UR，DR）

一般情況下，升降機必須具有因絲桿軸的升降而產生的行程和絲桿罩所需的空間，若想在有限的空間內增長行程時，使用此活動螺母構造非常適應（絲桿軸旋轉，活動螺母移動）。絲桿軸頂端為圓柱形，所以在長行程時，在軸端采用支撐方式，可以得到很好的效果。

UR：押上 DR：吊下

請根據載荷方向，安裝方向來選擇合適的升降機（押上或吊下）

注：選型和型號表示方法中，還需注明螺母的放置方向。

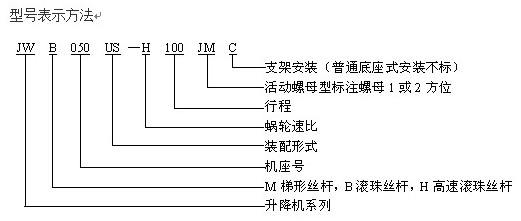

型號表示方法

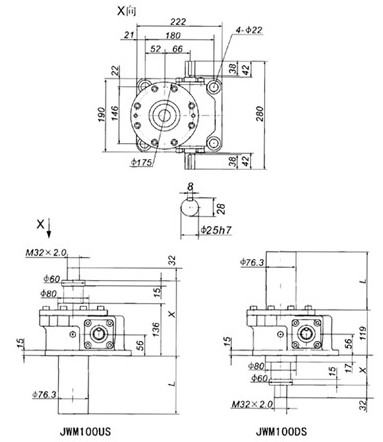

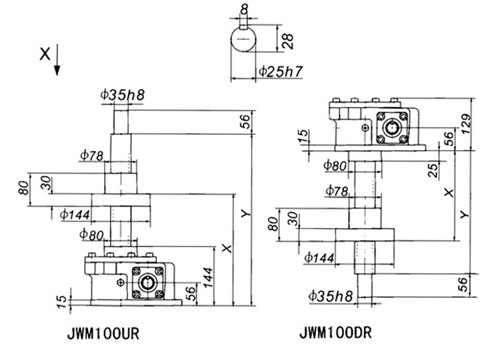

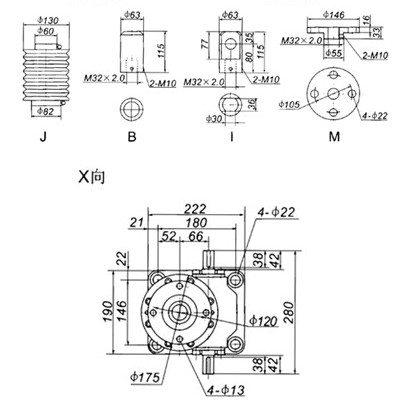

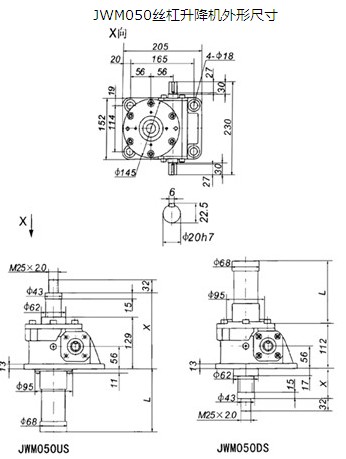

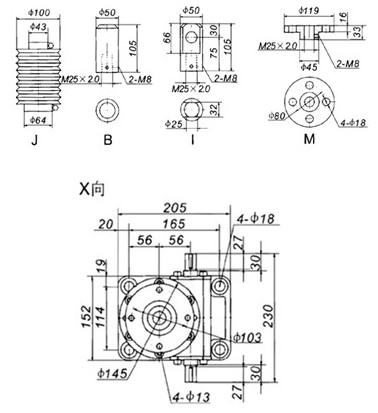

JWM100絲杠升降機外形尺寸

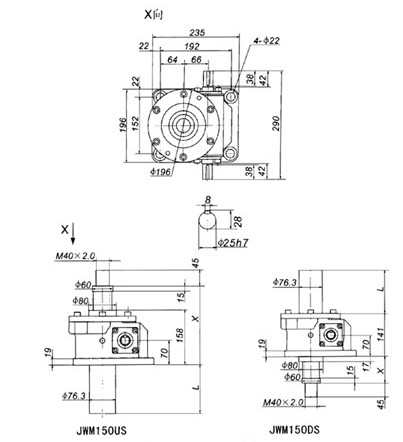

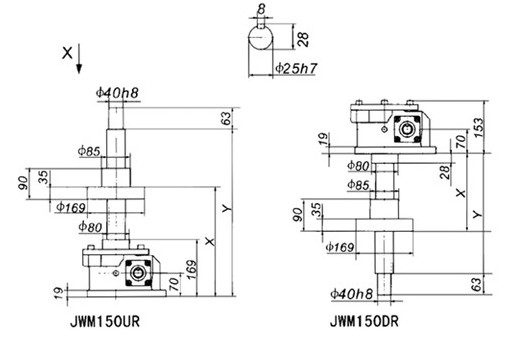

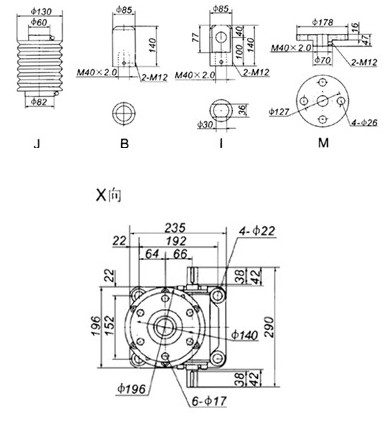

JWM150絲杠升降機外形尺寸

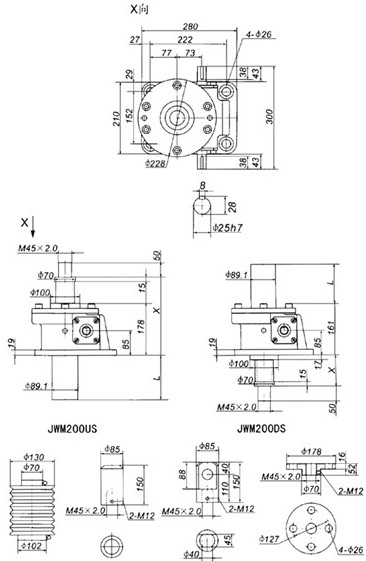

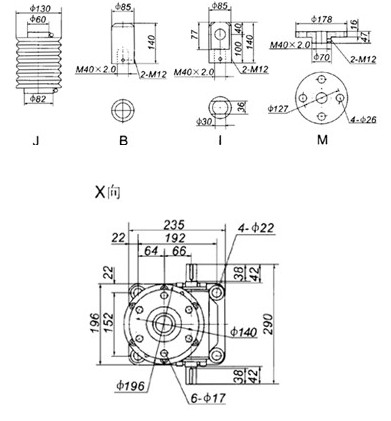

JWM200絲杠升降機外形尺寸

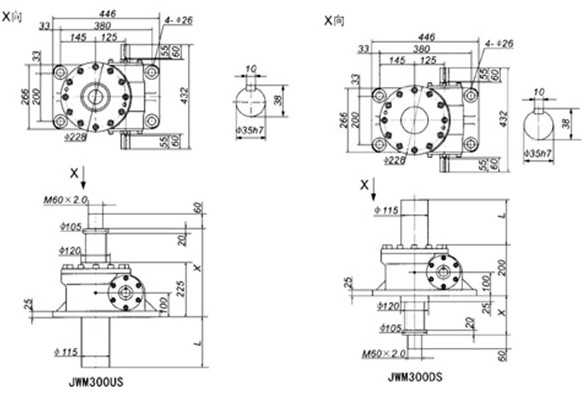

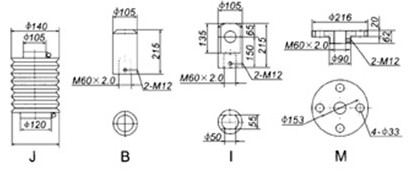

JWM300絲杠升降機外形尺寸

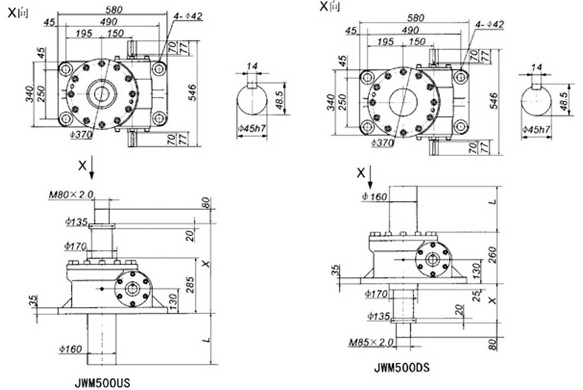

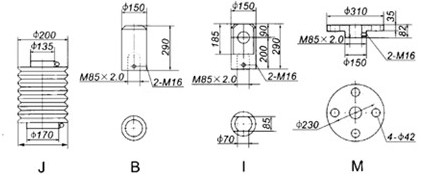

JWM500絲杠升降機外形尺寸

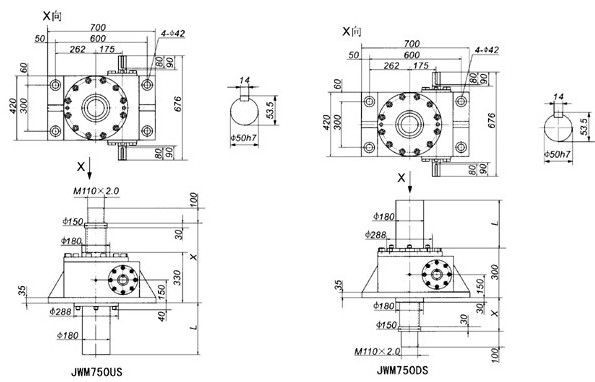

JWM750絲杠升降機外形尺寸

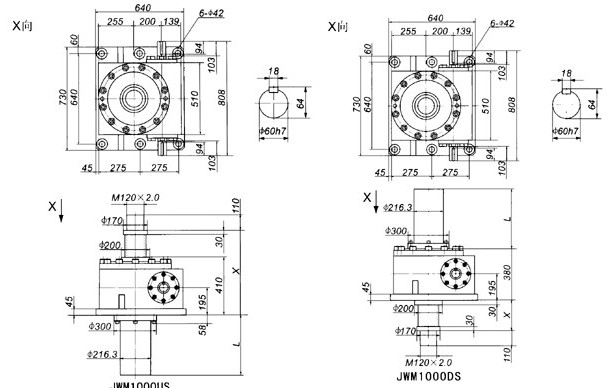

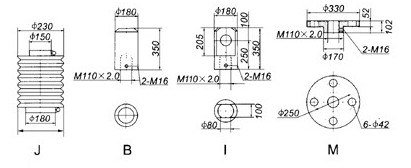

JWM1000絲杠升降機外形尺寸

JWM（梯形絲桿類型）基本參數一覽表

型號		JWM002	JWM005	JWM010	JWM025	JWM050	JWM100	JWM150	JWM200	JWM300	JWM500	JWM750	JWM1000
最大載荷kN		1.96	4.90	9.80	24.5	49.0	98.0	147	196	294	490	735	980
絲桿外徑mm		12	16	20	26	40	50	55	65	85	120	130	150
絲桿底徑mm		8.8	10.8	14.8	19.7	30.5	38.4	43.4	51.3	67	102	112	127
絲桿螺距mm		3	4	4	5	8	10	10	12	16	16	16	20
減速比	H速度	5	5	5	6	6	8	8	8	10²/₃	10²/₃	10²/₃	12
減速比	L速度	20	20	20	24	24	24	24	24	32	32	32	36
綜合效率%	H速度	26	26	21	21	22	22	20	20	19	15	13	13
綜合效率%	L速度	15	15	12	12	14	15	14	13	11	10	8	8
容許輸入最大功率（kW）	H速度	0.16	0.39	0.49	1.0	2.0	2.8	3.1	5.0	8.4	13.4	14.4	21.4
容許輸入最大功率（kW）	L速度	0.08	0.18	0.36	0.46	0.63	1.4	2.2	3.2	4.6	5.7	7.2	9.4
空載扭矩（N·m）		0.11	0.11	0.29	0.62	1.4	2.0	2.6	3.9	9.8	19.6	29.4	39.2
容許輸入軸扭矩（N·m）*		9.8	9.8	19.6	49.0	153.9	292.0	292.0	292.0	735.0	1372.0	1764.0	2450.0
最大載荷時所需輸軸扭矩（N·m）**	H速度	0.83	2.5	6.2	16.1	48.7	90.7	149.0	238.1	400.1	856.0	1380.5	2040.9
最大載荷時所需輸軸扭矩（N·m）**	L速度	0.42	1.1	2.9	7.4	20.0	45.3	72.3	124.0	244.0	453.3	761.3	1278.3
輸入軸每回轉一圈絲桿（活動螺母）軸向位移量	H速度	0.60	0.80	0.80	0.83	1.33	1.25	1.25	1.50	1.50	1.50	1.50	1.67
輸入軸每回轉一圈絲桿（活動螺母）軸向位移量	L速度	0.15	0.20	0.20	0.21	0.33	0.42	0.42	0.50	0.50	0.50	0.50	0.56
最大載荷時容許輸入軸回轉速度	H速度	1800	1500	750	600	400	300	200	200	200	150	100	100
最大載荷時容許輸入軸回轉速度	L速度	1800	1500	1200	600	300	300	290	250	180	120	90	70
最大載荷時絲桿回轉扭矩（N·m）		2.6	8.6	20.1	65.1	201.5	503.6	813.2	1287.7	2531.9	5551.3	8921.8	13878.3
