GCWO雙級蝸輪齒輪減速機的詳細介紹
GCWO型雙級蝸桿及齒輪-蝸桿減速機說明（JB/T7008-1993）
ZC1型雙級蝸桿及齒輪-蝸桿減速器（JB/T7008-1993）由兩類產品構成，其中ZC1型雙級蝸桿減速器是由速比及規格不同的兩級圓弧圓柱蝸桿傳動組成；齒輪—蝸桿減速器是由高速級為圓柱齒輪傳動、低速級為圓弧圓柱蝸桿傳動的兩級傳動組成。按低速級蝸桿置向不同可分為：蝸桿下置式、蝸桿側置式、蝸桿上置式三種結構形式。具有承載能力高、傳動效率高、傳動比大、結構緊湊等特點，主要適用于冶金、礦山、起重、運輸、化工、建筑、建材、輕工等行業。
工作條件：輸入軸轉速不超過1500r/min；工作環境溫度為—40～40℃，當工作環境溫度低于0℃時，啟動前潤滑油必須加熱到0℃以上，或采用低凝固點的潤滑油；減速器可正、反向運轉。減速機說明（JB/T7008-1993）
ZC1型雙級蝸桿及齒輪-蝸桿減速機型號與標記（JB/T7008-1993）
型號與標記
1.型號
（1）CCWU型—低速級蝸桿在蝸輪之下的雙級蝸桿減速器；
（2）CCWS型—低速級蝸桿在蝸輪之側的雙級蝸桿減速器；
（3）CCWO型—低速級蝸桿在蝸輪之上的雙級蝸桿減速器；
（4）GCWU型—低速級蝸桿在蝸輪之下的齒輪—蝸桿減速器；
（5）GCWS型—低速級蝸桿在蝸輪之側的齒輪—蝸桿減速器；
（6）GCWO型—低速級蝸桿在蝸輪之上的齒輪—蝸桿減速器。
其中C—ZG型蝸桿；G—齒輪；W—蝸桿減速器；U—蝸桿下置式；S—蝸桿側置式；O—蝸桿上置式。

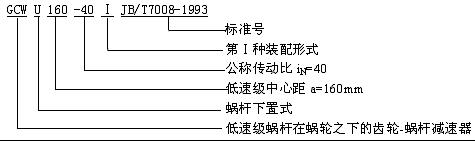

2.標記

型號\尺寸	a	a1	i=35.5～56、100、112					i=63～90、125～180
			d1	l1	b1	t1	L1	d1	l1	b1	t1	L1
GCWO100	100	63	22j6	36	6	24.5	255	19j6	28	6	21.5	247
GCWO125	125	63	22j6	36	6	24.5	273	19j6	28	6	21.5	265
GCWO160	160	80	28j6	42	8	31	329	24j6	36	8	27	323
GCWO200	200	100	42k6	82	12	45	443	28j6	42	8	31	403
GCWO250	250	125	48k6	82	14	51.5	538	38k6	58	10	41	514





型號\尺寸	i=200～315					d2	l2	b2	t2	L2	L3	L4
	d1（j6）	l1	b1	t1	L1
GCWO100	14	25	5	16	244	48k6	82	14	51．5	212	180	121
GCWO125	14	25	5	16	262	55m6	82	16	59	222	202	133
GCWO160	19	28	6	21.5	315	65m6	105	18	69	270	245	156
GCWO200	22	36	6	24.5	397	80m6	130	22	85	325	295	188
GCWO250	28	42	8	31	498	100m6	165	28	106	385	360	209





型號\尺寸	B1	B2	C1	C2	h	H	H1	H2	d3	質量m/kg
GCWO100	225	240	190	200	25	213	380	150	14.5	74
GCWO125	260	250	220	205	30	218	410	155	18.5	107
GCWO160	325	300	230	250	35	275	510	195	18.5	162
GCWO200	400	350	280	300	40	350	655	250	24	293
GCWO250	510	410	370	350	45	435	820	310	28	440
