JRSS蝸輪絲升降機

JRSS蝸輪絲升降機（又名千斤頂）；具有結構緊湊、體積小的特點；安裝方便、形式多；可靠性高、壽命長；具有起升、下降及借助輔件推進、翻轉等多種功能。

產地：中國>河北>滄州>吳橋縣

供應商：吳橋鑫紀源減速機械有限公司

596695471

電話：13513025815 電話:0317-7290300 7291300

JRSS蝸輪絲升降機的詳細內容

JRSS蝸輪絲升降機產品簡介
JRSS蝸輪絲升降機（又名千斤頂）；具有結構緊湊、體積小的特點；安裝方便、形式多；可靠性高、壽命長；具有起升、下降及借助輔件推進、翻轉等多種功能；可單臺使用，也可多臺組成使用；動力源廣泛，可用電動機或其它動力直接帶動，也可以用手動；通常用于低速重載的場合。廣泛應用于冶金、機械、建筑、水利、醫療、化工等各個行業。
JRSS蝸輪絲升降機使用說明
使用說明
產品說明
JRSS蝸輪絲升降機（又名千斤頂）；
具有結構緊湊、體積小的特點；
安裝方便、形式多；
可靠性高、壽命長；
具有起升、下降及借助輔件推進、翻轉等多種功能；
可單臺使用，也可多臺組成使用；
動力源廣泛，可用電動機或其它動力直接帶動，也可以用手動；
通常用于低速重載的場合。廣泛應用于冶金、機械、建筑、水利、醫療、化工等各個行業。
使用注意事項
請嚴格按承載能力表選擇合適的速比和與之對應的具有充分裕度的載荷的升降機；
升降機工作時應控制減速機表面和升降螺母表面溫度在-15℃～80℃；
升降機不得連續運轉，單臺升降機的負荷時間率（T%）以30分鐘為單位計算，不得超過20%；
必須保證有充足的驅動源動力；
升降機理論上有自鎖功能，但在振動沖擊較大的場合會造成自鎖功能失靈，請務必加制動裝置；

　　JRSS蝸輪絲升降機型號說明

2	產品代碼 RSS--蝸輪絲桿升降機
3	輸入軸聯接方式 D—帶電機法蘭無代碼—基本型
4	規格用蝸輪副中心距表示100
5	傳動比 12
6	安裝方式代碼 A、B-基本型 C、D-止旋構造型 E、F-活動螺母構造型詳見“安裝方式”
7	絲桿頭部型式代碼 R型（圓柱式） H型（栓孔式） S型（螺紋式） T型（頂板式）
8	絲桿行程300mm 共有100、200、300、400、500、600、800、1000mm8種規格，根據使用情況選擇，如需要其它長度行程，也可定做
9	軸指向 JRSS系列共有A、B、C三種 JRSSD系列共有A、B、C、D四種詳見“軸指向表示”
10	護管 P-帶護管無代-不帶護管

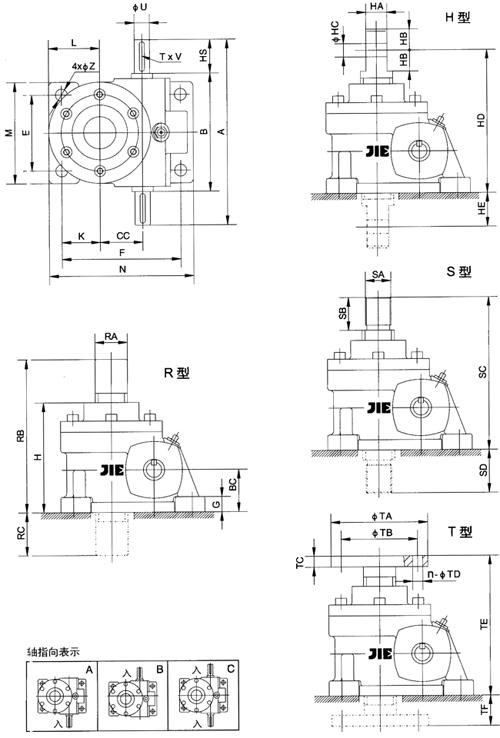

JRSS系列蝸輪絲桿升降機安裝尺寸

型號 規格	A B HS	E F Z	BC G H	CC K	Tr	L M N	U T×V	絲桿頭部型式
								R型	H型		S型		T型
								RA RB RC	HA HB HC	HD HE	SA	SB SC SD	TA TB TC	n-TD TE TF
JRSS35	170 110 30	66 111 12	40 15 110	35 38	Tr26×5	50 90 135	15 5×3	26 165 55	16 20 12	165 55	M16×1.5	28 150 40	88 70 10	4-ф10 135 25
JRSS40	220 140 40	80 125 12	50 18 130	40 42	Tr32×6	57 110 155	18 6×3.5	32 195 65	20 25 14	195 65	M22×1.5	32 180 50	98 80 13	4-ф10 160 30
JRSS50	220 140 40	90 140 14	50 18 130	50 45	Tr38×6	60 120 170	18 6×3.5	38 195 65	25 25 16	195 65	M30×1.5	35 180 50	114 90 13	4-ф12 160 30
JRSS60	256 176 40	100 190 18	60 20 160	60 70	Tr46×8	90 140 230	25 8×4	46 225 65	32 32 20	255 95	M33×1.5	40 220 60	138 100 16	4-ф14 200 40
JRSS60B	264 184 40	110 190 18	60 20 160	60 70	Tr52×8	90 150 230	25 8×4	52 225 65	36 32 24	255 95	M39×1.5	45 220 60	148 110 20	4-ф18 210 50
JRSS70	316 216 50	140 210 18	70 25 180	70 75	Tr65×10	95 180 250	28 8×4	65 250 70	44 35 26	295 115	M45×1.5	55 260 80	178 125 25	4-ф21 235 55
JRSS100	390 260 65	190 260 22	85 30 220	100 85	Tr75×12	110 230 310	32 10×5	75 295 75	56 44 35	355 135	M60×2	65 300 80	188 140 28	4-ф21 285 65
JRSS120	420 290 65	210 305 22	100 30 260	120 105	Tr80×12	130 260 355	35 10×5	80 355 95	60 54 38	410 150	M64×2	70 360 100	218 170 30	4-ф25 330 70
JRSS130	480 340 70	240 355 22	120 30 315	130 130	Tr90×14	160 300 415	45 14×5.5	90 430 115	70 64 45	480 165	M76×2	75 435 120	248 200 32	4-ф27 390 75
JRSS150	550 360 95	250 385 27	125 35 345	150 135	Tr100×16	170 320 455	50 14×5.5	100 485 140	80 70 55	545 200	M90×2	100 495 150	358 280 35	6-ф27 445 100

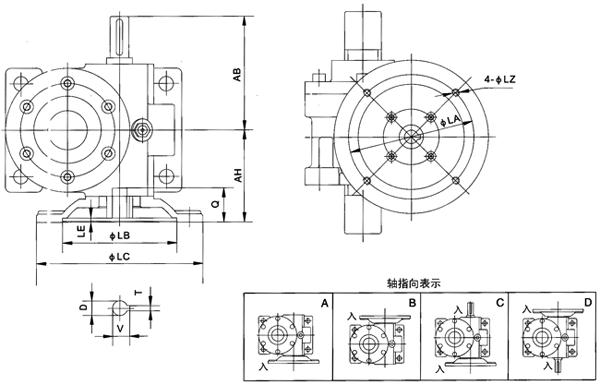

JRSSD系列蝸輪絲桿升降機安裝尺寸

型號規格	法蘭規格	AB	AH	LA	LB	LC	LE	LZ	D	Q	T×V
JRSSD40	71B5	110	72	130	110	160	4	M8	ф14	33	5×16.3
JRSSD50	71B5	110	80	130	110	160	4	M8	ф14	33	5×16.3
JRSSD60	80B5	128	100	165	130	200	4.5	M10	ф19	43	6×21.8
JRSSD60	90B5	128	100	165	130	200	4.5	M10	ф24	53	8×27.3
JRSSD60B	80B5	132	100	165	130	200	4.5	M10	ф19	43	6×21.8
JRSSD60B	90B5	132	100	165	130	200	4.5	M10	ф24	53	8×27.3
JRSSD70	90B5	158	120	165	130	200	4.5	M10	ф24	53	8×27.3
JRSSD100	100/112B5	195	150	215	180	250	5	M12	ф28	63	8×31.3
JRSSD120	100/112B5	210	165	215	180	250	5	M12	ф28	63	8×31.3
JRSSD130	132B5	240	194	265	230	300	5	M12	ф38	83	10×41.3
JRSSD150	132B5	275	218	265	230	300	5	M12	ф38	83	10×41.3

　JRSS系列蝸輪絲桿升降機故障分析

故障情況	故障原因	解決辦法
振動	原動機與升降機連接不當	調整至適當位置，重新正確固緊
	蝸輪副齒部磨耗或損傷	更換蝸輪副
	軸承磨損	更換軸承
	螺栓松脫	固緊螺栓
雜音	軸承損傷或間隙過大	更換軸承
	蝸輪副嚙合不良	修整齒面或更換蝸輪副
	潤滑油（脂）過少	補加潤滑油（脂）
漏油	油封唇口磨損	更換油封
漏油	油封檔軸頸磨損	更換輸入軸或蝸輪
蝸輪副齒面磨損過快	超負荷運轉	調整至適當負荷
	潤滑油（脂）不符合要求	按油品潤滑更換潤滑油（脂）
	潤滑油（脂）過少	補加潤滑油（脂）
	未按規定適時換油，潤滑油劣化	按規定要求適時換油
	運轉溫度過高	采取合適措施，降低環境溫度
絲桿副齒面磨損過快	超負荷運轉	調整至適當負荷
	潤滑脂干枯或變質	去污擦凈，重新加潤滑脂
	有橫向載荷	加導向裝置
