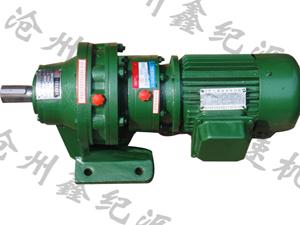

XWED擺線針輪減速機

XWED擺線針輪減速機是一種應用行星式傳動原理，采用擺線針齒嚙合的新穎傳動裝置。這種減速機在絕大多數情況下已替代兩級、三級普通圓柱齒輪減速機及圓柱蝸桿減速機，

產地：中國>河北>滄州>吳橋縣

供應商：吳橋鑫紀源減速機械有限公司

596695471

電話：13513025815 電話:0317-7290300 7291300

XWED擺線針輪減速機的詳細內容

XWED擺線針輪減速機是一種應用行星傳動原理，采用擺線針輪嚙合，設計先進、結構新穎的減速機構。這種減速機在絕大多數情況下已替代兩級、三級普通圓柱齒輪減速機及圓柱蝸桿減速機。
XWED擺線針輪減速機產品特點
1. 傳動比大。一級減速時傳動比為1/6--1/87。兩級減速時傳動比為1/99--1/7569；三級傳動時傳動比為1/5841--1/658503。另外根據需要還可以采用多級組合，速比達到指定大。
2. 傳動效率高。由于嚙合部位采用了滾動嚙合，一般一級傳動效率為90%--95%。
3. 結構緊湊，體積小，重量輕。體積和普通圓柱齒輪減速機相比可減小2/1--2/3。
4. 故障少，壽命長。主要傳動嚙合件使用軸承鋼磨削制造，因此機械性能與耐磨性能均佳，又因其為滾動摩擦，因而故障少，壽命長。
5. 運轉平穩可靠。因傳動過程中為多齒嚙合，所以使之運轉平穩可靠，噪聲低。
6. 拆裝方便，容易維修。
7. 過載能力強，耐沖擊，慣性力矩小，適用于起動頻繁和正反轉運轉的特點。
XWED擺線針輪減速機傳動比：
一級減速的傳動比有：9，11，17，21，23，25，29，35，43，47，59，71，87。
兩級減速的傳動比有：99，121，187，289，319，385，473，493，595，649，731，841，1003，1225，1505，1849，2065，2537，3045，3481，5133。
三級減速的傳動比有：5841-658530

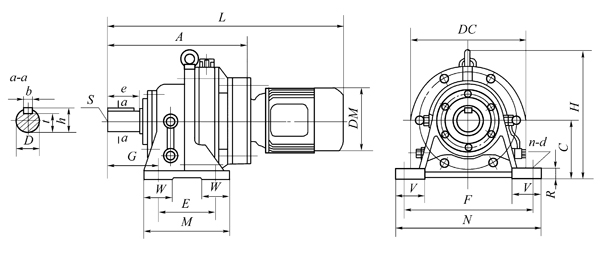

系列	機座號	外形尺寸						安裝尺寸							輸出軸尺寸						輸入軸尺寸
系列	機座號	H	M	N	DC	A	LI	C	G	R	E	F	V	n-d	D	e	b	h	s	t	D1	e1	b1	h1	t1
X天減	00	146	84	144	113	125	166	80	36	10	60	120	—	4-10	14	20	5	16	—	11	10	4	4	11.5	7.5
	20	175	120	210	150	205	242	100	101	15	90	180	45	4-12	25	35	8	28	M8	21	10	15	4	11.5	7.5
	42	309	195	330	230	317	373	150	169	22	145	290	65	4-16	45	74	14	48.5	M10	39.5	15	25	5	17	12
	53	356	260	410	300	398	467	160	206	25	150	370	75	4-18	55	91	16	59	M10	49	18	35	6	20.5	14.5
	63	425	335	430	340	440	513	200	125	30	275	380	75	4-22	65	89	18	69	M12	58	18	35	6	20.5	14.5
	74	460	380	470	360	500	585	220	145	30	320	420	85	4-22	80	109	22	85	M12	71	22	40	6	24.5	18.5
	84	529	440	530	430	560	644	250	155	35	380	480	120	4-22	90	120	25	95	M16	81	22	40	6	24.5	18.5
	85	529	440	530	430	584	692	250	155	35	380	480	120	4-22	90	120	25	95	M16	81	30	45	8	33	26
	95	614	560	620	500	689	794	290	186	40	240×2	560	120	4-26	100	142	28	106	M20	90	30	45	8	33	26
	106	706	600	690	580	760	884	325	230	45	250×2	630	120	4-30	110	150	28	116	M24	100	35	54	10	38	30
	117	883	810	880	710	968	1106	420	324	50	330×2	800	140	6-32	130	202	32	137	M30	119	40	65	12	43	35
	128	1163	1040	1160	950	1351	1503	540	485	60	420×2	1050	200	6-45	180	330	45	190	M42	165	45	70	14	48	39.5
